氣動調節閥工作原理：

氣動調節閥工作原理以壓縮空氣為動力源，以氣缸（氣動薄膜執行機構）為執行器，并借助電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動調節閥，由閥桿閥座控制介質節流面積，實現開關量或比例式調節，接收模擬信號4-20毫安，自動控制調節閥啟閉大小，自動調節介質溫度、壓力、流量的保定值。通過控制儀表設定目標值，調節閥就可通過機械能轉換成對比的數據，實現精準調節。下面臺臣詳細介紹下定位器和氣動執行器的工作原理，關于附件的工作原理可在站內原理中心查看詳情。

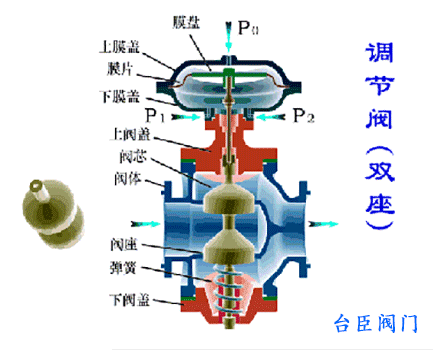

氣動調節閥動態原理圖：

調節閥定位器工作原理：

定位器是調節閥的重要組成部件，它接收來自調節儀表的信號（0-10V、4-20mA），自動控制氣動調節閥開度大小，根據調節閥行程開度4毫安全關、12毫安開到50%、24毫安開到行程100%的機械原理，跟控制儀表設定目標值形成信號正比值。具體是當調節閥動作后，它將閥桿位移信號作為輸入的反饋測量信號，以控制器輸出信號作為設定信號，進行比較，當兩者有偏差時，改變其到氣動執行機構的輸出信號，使氣動執行機構動作，建立了閥桿位移量與控制器輸出信號之間的對應關系成正比，連續不斷工作，直至達到設定目標為止。

氣動薄膜執行器工作原理：

氣動薄膜執行器有正、反二種作用形式，當信號壓力增加，推桿伸出膜室的叫正作用，與閥配合構成氣關式；當信號壓力增加，推桿退入膜室的叫反作用，與閥配合構成氣開式。其調節原理為：以壓縮空氣作為動力，通過電氣閥門定位器來控制氣源壓力的大小，使空氣作用于調節閥的橡膠膜片，膜片的收縮與擴張再帶動閥桿上下動作，從而達到控制介質的目的。當信號壓力輸入膜室后，在膜片上產生推力，壓縮彈簧，促使彈簧移動，帶動閥桿，改變閥芯與閥座之間的流通面積直到彈簧的反作用力與信號壓力作用在膜片上的推力相平衡，從而達到自動調節工藝參數的目的。
