氣動調節閥結構組成：

氣動調節閥結構由氣動薄膜執行器、定位器、調節閥閥體、附件四部分組成的，氣動執行器以壓縮空氣作為動力源，定位器接收電壓信號4-20毫安轉換的機械能控制調節閥開度大小，調節閥用閥芯閥座作為節流介質面積大小，結合附件電磁閥、泄壓閥、保位閥等確保在失信號或失氣時可快關、快開、保位等自鎖功能。

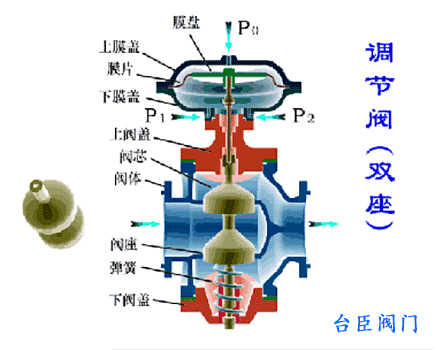

氣動調節閥動態圖：

氣動薄膜執行器結構說明：

氣動執行器可分為氣動薄膜多彈簧執行器和氣動活塞執行器兩種、按閥桿移動方式:直行程、角行程兩種，直行程用于調節閥，角行程用于球閥、蝶閥。調節閥執行器按照作用形式可分為正作用、反作用兩種，正作用又叫氣關式（K型彈簧在下、進氣孔在上）當信號壓力增大時，執行機構的推桿向下動作的叫做正作用式執行機構，當信號壓力從20kPa增加到100kPa時，推桿就從零移動到全行程的位置，反作用又叫氣開

調節閥定位器結構原理：

定位器是氣動調節閥的核心組成部件， 工作是通過接受控制室DCS輸出的4-20mA電流信號來控制調節閥開度的智能裝置，起定位調節閥開度的作用，其作用是把調節裝置輸出的電信號變成驅動調節閥動作的氣信號。它將閥桿位移信號作為反饋測量信號，以DCS或控制器輸出作為設定信號進行比較，當兩者有偏差時，定位器輸出控制信號到執行器，驅使執行器動作，建議閥桿位移與控制器輸出信號之間形成正比的對應關系，實現精鑄的控制調節閥開度。

氣動調節閥結構：

氣動調節閥結構主要由閥體、閥蓋、閥籠、閥瓣、閥座、閥桿、密封圈等零部件組成。其根據工況使用結構還分單座、套筒、雙座、三通、隔膜、角式等，單座結構用于壓差小的小口徑場合，套筒結構用于壓差大的大口徑場合，雙座結構用于流量大泄漏量大場合，三通用于介質混合、分流等場合，隔膜結構用于介質有煤泥等場合，角式用于易凝固介質易清洗場合。
