采用單作用執行器、在危險發生時可實現秒關,防止意外反生。
附件有電磁閥、限位開關、空氣減壓閥、手動機構,特殊場合可選防爆。
緊密可靠,目前球閥的密封面材料廣泛使用塑料、密封性好,在真空系統中也已廣泛使用。
操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。
維修方便,氣動球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。
服務熱線:15900877899(微信同號)021-57562898
采用單作用執行器、在危險發生時可實現秒關,防止意外反生。
附件有電磁閥、限位開關、空氣減壓閥、手動機構,特殊場合可選防爆。
緊密可靠,目前球閥的密封面材料廣泛使用塑料、密封性好,在真空系統中也已廣泛使用。
操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。
維修方便,氣動球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。

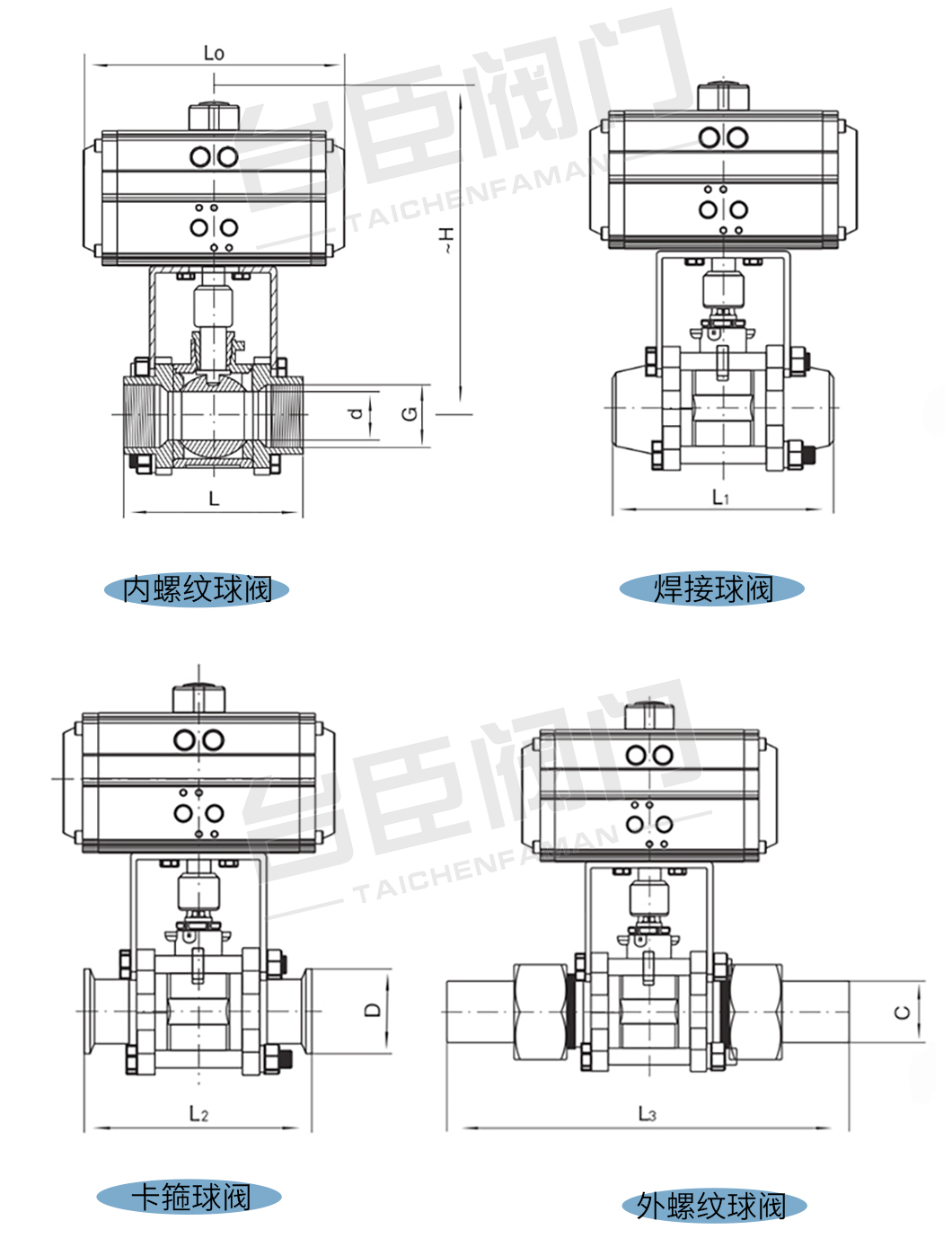

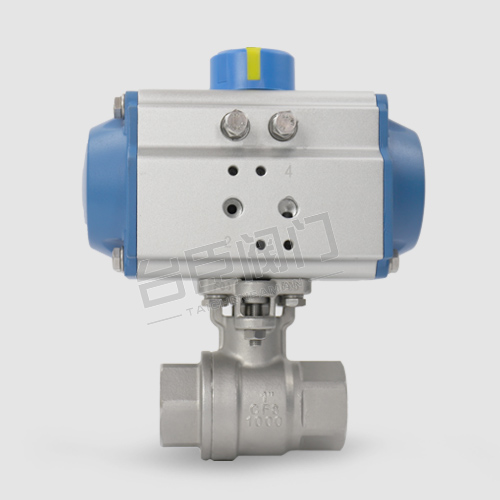

Q611F氣動內螺紋球閥概述:
Q641F氣動內螺紋球閥是由雙作用或單作用氣動活塞式執行器和浮動球閥組成。執行器上亦可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作,并送出二對無源觸點信號指示閥門的開關。臺臣閥門氣動內螺紋球閥是以壓縮空氣為動力,閥桿帶動閥芯在閥體內轉動90°,以實現全開、全閉的動作。氣動執行器相配,造型美觀、拆裝快捷,操作靈活,性能卓越,配套簡單,流通能力大。手輪機構底面和閥門連接,支架面與氣缸連接,閥軸與蝸輪內孔配合穿過,閥軸端四方與氣缸方孔配合。
Q611F氣動內螺紋球閥工作原理:
氣動二片式球閥是由氣動執行器與二片式球閥組成,利用壓縮空氣作為能源,接受氣動信號或電氣定位器等附件信號進行工作,具有結構簡單、操作方便等優點。提高了使用壽命,氣缸內輸入氣壓后,作用于活塞上產生一定的推力,使齒輪型輸出在活塞推動下,使齒輪輸出軸于旋轉,帶動閥軸轉動,從而使球閥球體在閥內隨著轉動,廣泛應用于生產過程自動控制系統中的調節或開關操作場合。

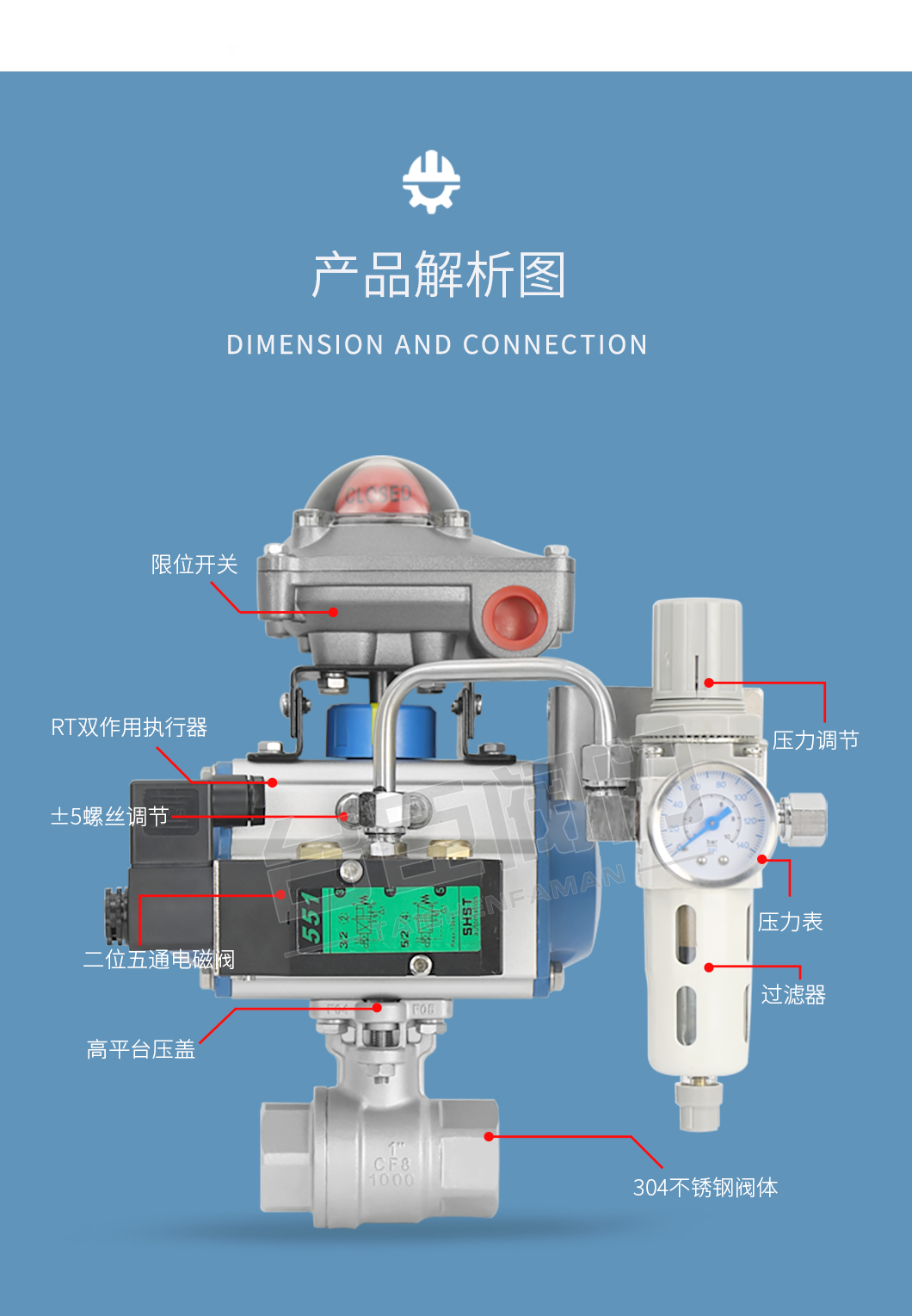

Q611F氣動內螺紋球閥附件的選項:
根據不同控制和要求可選擇下列附件:
切斷型附件:ASCO、金子、諾冠電磁閥。
調節型附件:西門子、山武、ABB等定位器。
氣源處理附件:SMC、費斯托、亞德客氣源處理三聯件。
手動機構:HVSD手操機構
Q611F氣動內螺紋球閥產品特點:

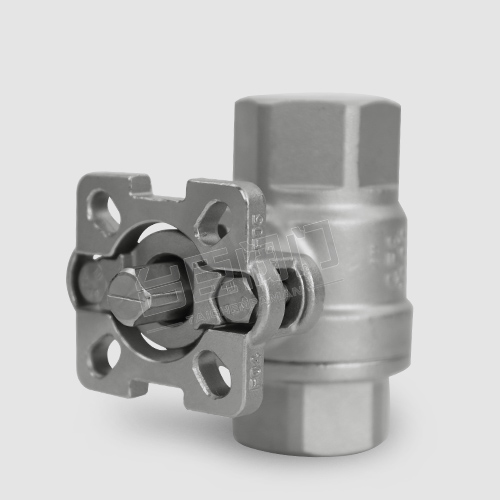

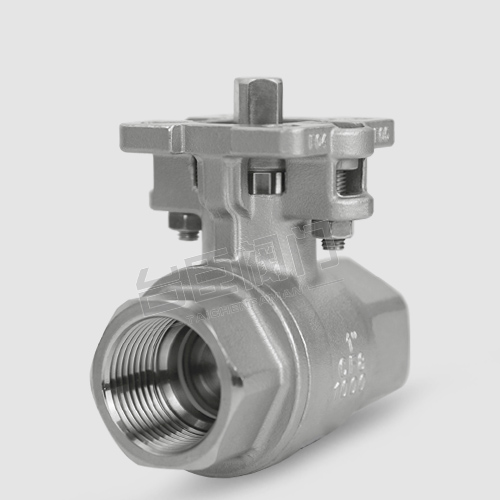

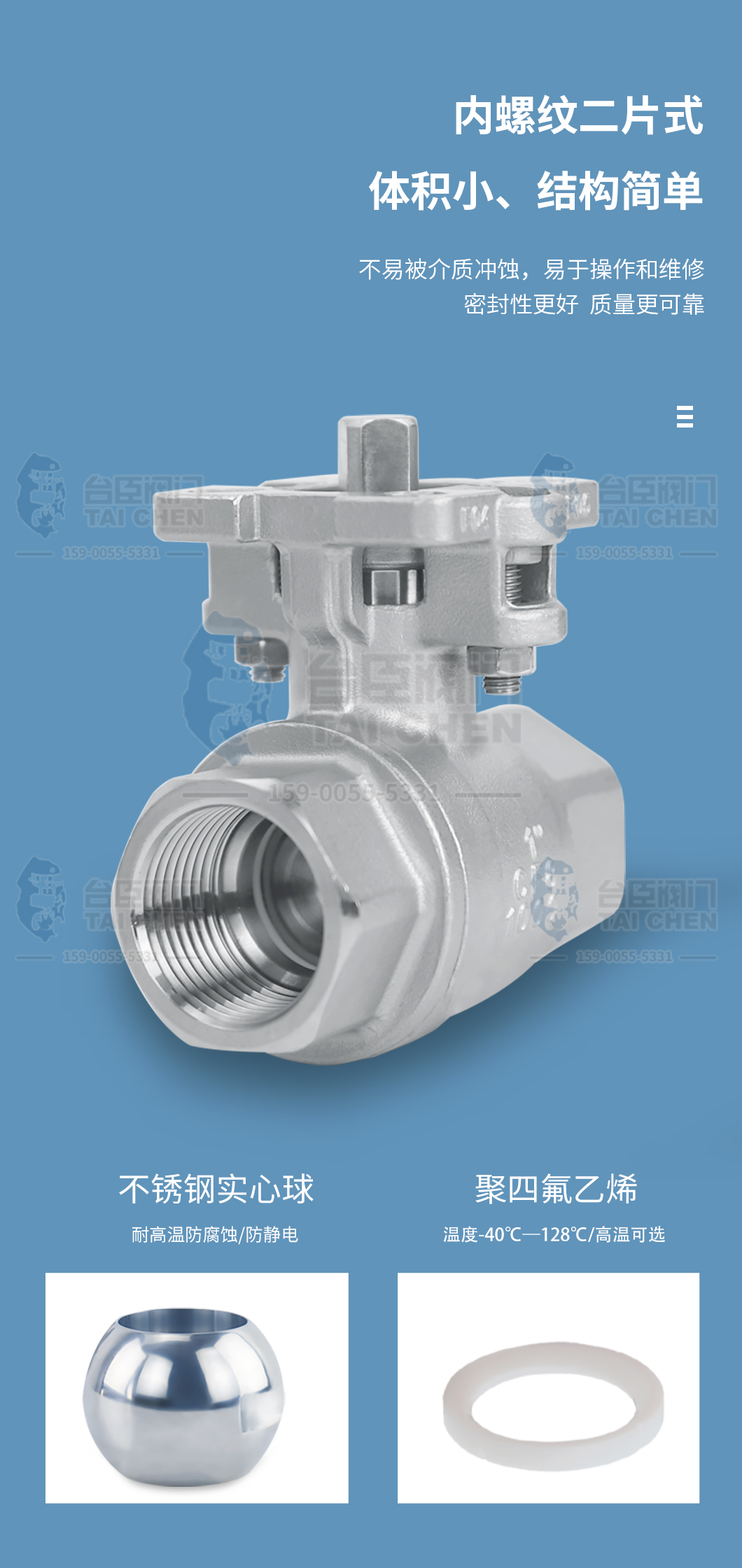

1、二片式氣動球閥由臺臣RT氣動執行機構和Q11F球閥組成。

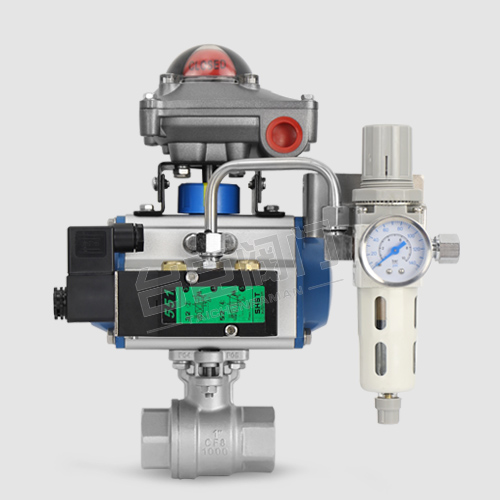

2、可選配限位開關,空氣過濾減壓閥、手輪機構,電磁閥。
3、氣動執行器采用鋁合金擠出工藝制作,表面采用硬化處理,外觀美觀,有利于安裝,運輸。
4、采用精密壓鑄工藝制作的鋁合金活塞,保證了雙活塞精確的對稱,并配合高質量的O型環和導向閥,可的供很高的扭矩輸入與氣壓比,雙導軌和活塞設計保證了輸出扭矩的恒定。
5、活塞導向帶采用大接觸面積,自潤滑設計高強度材料保證了低摩擦,正常使用壽命可達100萬次!
6、閥體設計,鑄造均采用臺灣的先進工藝,具有結構合理。能達到氣泡級密封,啟閉力矩小,使用壽命長。
7、閥體與閥桿之間帶防靜電裝置,閥桿防爆出裝置設計,可適用多種惡劣場合選型。造型美觀,質量可靠等優點。
